Instruments pour mesures spéciales en CEM

L'antenne EX2712A Les sondes EX1823A et EX1825A
et échantillons de calibration

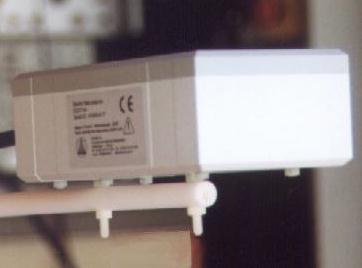

Antenne de mesure de champs électriques EX2712A
    Antenne active symétrique pour la mesure de champs électriques dans la gamme 50 kHz à 500 kHz. Longueur effective typique -16,6 dB(m). Fournie avec un séparateur d'alimentation EX2713A.
Charger le guide d'utilisation au format Adobe Acrobat (181 ko).

Cellule triaxiale EX1815A
    La cellule triaxiale EX1815A permet de mesurer jusqu'à 30 MHz l'impédance linéique de transfert et le coefficient de couplage électrique radial de câbles blindés.

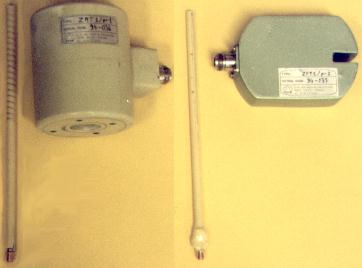

Sonde de champ H axial EX1823A
    Sonde de champ H axial pour la caractérisation des câbles blindés dans la bande 50 kHz à 30 MHz. L'utilisation de cette sonde est décrite au paragraphe VI de notre communication [B31]. Elle est fournie avec un échantillon de calibration EX1823-02A.

Sonde de champ H parallèle EX1825A
    Sonde de champ H parallèle pour la caractérisation des câbles blindés dans la bande 50 kHz à 30 MHz. L'utilisation de cette sonde est décrite au paragraphe V de notre communication [B31]. Elle est fournie avec un échantillon de calibration EX1825-02A.

Cellule TEM pour la caractérisation d'absorbeur EX1201A
    Cellule TEM pour la caractérisation d'absorbeur pour des échantillons toriques de 69 mm de diamètre extérieur. Fréquence de coupure de la cellule à vide 1,97 GHz. Impédance caractéristique: 50 Ohms.

Module amplificateur haute tension EX2221A
    Le module amplificateur haute tension EX2221A a une transadmittance nominale de 10,7 mA/V, avec une bande passante à -6 dB de 10 kHz à 10 MHz. L'impédance de sortie étant de 51 kiloohms en parallèle avec 3 pF, le niveau maximum en sortie est d'environ 960 V c.a.c.: une valeur qu'il serait onéreux d'obtenir avec une impédance de sortie de 50 Ohms. Le module est un composant, fourni sans alimentation et sans coffret.

Préamplificateur à sorties symétriques EX2222A
    Le préamplificateur à sorties symétriques EX2222A possède une entrée 50 Ohms et deux sorties 50 Ohms, en opposition de phase. Le gain typique est de 30 dB avec un niveau de sortie de 2 V efficace, de 10 kHz à 30 MHz. Il convient pour fournir des signaux à un ou deux modules amplificateur haute tension EX2221A.

Sonde haute impédance EX2224A
    La sonde haute impédance EX2224A est un préamplificateur faible bruit à entrée haute impédance et à sortie 50 Ohms. Il convient pour effectuer des mesures de coefficient de couplage électrique radial sur des câbles blindés avec la cellule triaxiale EX1815A.
